美国UL认证电动汽车充电电缆线

电动汽车充电电缆用于连接电动汽车充电装置与充电基础设施，从而对电动汽车进行电力传输，并配备一定数量的信号线、控制线、电源辅助线等来确保整个充电过程控制准确、操作安全无误。充电电缆一般使用于充电站、停车场、酒店、小区、车库等区域，便携式充电电缆可放置在车内。

产品详情

美洲UL认证充电电缆

参考标准Reference Standard：UL2263

UL档案号.UL File No.:E345899

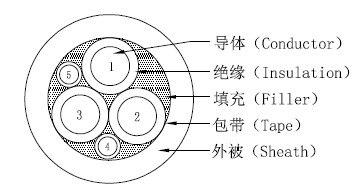

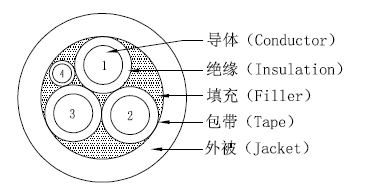

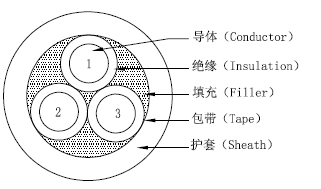

结构Construction	电缆特性 Features
1.导体Conductor	1.额定温度Rated temperature：-40℃～105℃
材质Material: 裸铜Bare Copper	2.额定电压Rated Voltage：300V；600V or 1000V
2.绝缘Insulation	3.燃烧测试Flame Test： VW-1 Test method Comply with UL 2556
材质Material: TPE or PVC	4.最小弯曲半径Min： Bending Radius: ≥6*OD
颜色：黑Black，红Red，绿/黄Green/Yellow或其他or other	5.耐压Dielectric Voltage： 1.5kVac/1min. No Breakdown Test method Comply with UL 2556
3.填充Filler	6.低温弯曲Cold Bending：-40℃/4h No cracks Test method Comply with UL 2556
材质Material: PP hemp or cotton yarn	7.热冲击Hot Shock：150℃/1h No cracks Test method Comply with UL 2556
4.包带Tape	8.耐油Oil Resistance：IRM902, 60℃/168h Tensile and Elongation ≥70% Unaged value
材质Material:无纺布Non-woven fabrics	9.耐碾压 Crush Resistance：S≤12AWG 4.45kN, 12AWG＜S≤2AWG, 11.1kN, 2AWG＜S 15.6kN
5.护套Sheath	10.耐气候Weather Resistance：720hin a xenon arc weatherometer, No cracks
材质Material: TPE	11.环保要求Environmental Requirements：Compliant with RoHS and REACH
颜色Color: 黑色或橙色Black or Orange

美国UL 认证充电电缆

型号	规格	导体绞合外径	导体电阻	参考允载电流	完成外径	包装
600V or 1000V EVE(TPE)	3×16AWG	1.5/1.2	14.1	12A	10.8±0.5	1000m/700#
	3×14AWG	1.9/1.2	8.88	16A	11.8±0.5	800m/700#
	3×12AWG	2.4/1.2	5.58	23A	14.3±0.5	500m/700#
	3×10AWG	3.0/1.2	3.51	32A	15.6±0.5	500m/700#
	2×8AWG+10AWG	4.3/3.0	2.23/3.51	46A	20.9±0.8	500m/950#
	2×6AWG+8AWG	5.4/4.3	1.40/2.23	63A	23.4±0.8	400m/950#
	3×16AWG+1×18AWG	1.5/1.2	14.1/22.4	12A	11.4±0.5	800m/700#
	3×14AWG+1×18AWG	1.9/1.2	8.88/22.4	16A	13.5±0.5	500m/700#
	3×12AWG+1×18AWG	2.4/1.2	5.58/22.4	23A	14.5±0.5	500m/700#
	3×10AWG+1×18AWG	3.0/1.2	3.51/22.4	32A	15.8±0.6	500m/700#
	2×8AWG+10AWG+18AWG	4.3/3.0	2.23/3.51/22.4	46A	20.9±0.8	500m/950#
	2×6AWG+8AWG+18AWG	5.4/4.3	1.40/2.23/22.4	63A	23.4±0.8	400m/950#
	2×4AWG+6AWG+18AWG	6.6/5.4	0.882/1.4/22.4	75A	27.0±0.9	300m/950#
	3×16AWG+2×18AWG	1.5/1.2	3.51/22.4	12A	12.2±0.5	500m/700#
	3×14AWG+2×18AWG	1.9/1.2	8.88/22.4	16A	14.1±0.5	500m/700#
	3×12AWG+2×18AWG	2.4/1.2	5.58/22.4	23A	15.1±0.6	500m/700#
	3×10AWG+2×18AWG	3.0/1.2	3.51/22.4	32A	15.8±0.6	500m/700#
	2×8AWG+10AWG+2×18AWG	4.3/3.0	2.23/3.51	46A	20.9±0.8	500m/950#
	2×6AWG+8AWG+2×18AWG	5.4/4.3	1.40/2.23	63A	23.4±0.8	400m/950#
	2×4AWG+6AWG+2×18AWG	6.6/5.4	0.882/1.4	75A	27.0±0.9	300m/950#
	2×2AWG+4AWG+2×18AWG	8.2/6.6	0.555/0.882	100A	30.5±1.0	400m/1200#
	2×1/0AWG+2AWG＋4×16AGW	10.5/8.2	0.349/0.555	200A	38.0±1.0	250m/1200#
	2×3/0AWG+1/0AWG （2×3/0AWG+4AWG＋6×18AGW） 3/0AGW地线最小4AGW	13.05/10.5	0.219/0.349	260A	45.0±1.0	150m/1200#
	4×1-0AWG+4AWG＋6×18AGW	10.4/6.5	0.351/0.882/23.6	300A/350A	45.7±1.2	150m/1200#


300V EVJE(TPE)	3×16AWG	1.5/1.2	3.51/22.4	12A	9.5±0.3	1200m/700#
	3×14AWG	1.9/1.2	8.88/22.4	16A	10.2±0.5	1000m/700#
	3×12AWG	2.4/1.2	5.58/22.4	23A	11.4±0.5	800m/700#
	3×16AWG+1×18AWG	1.5/1.2	3.51/22.4	12A	10.5±0.5	1000m/700#
	3×14AWG+1×18AWG	1.9/1.2	8.88/22.4	16A	11.1±0.5	80m/700#
	3×12AWG+1×18AWG	2.4/1.2	5.58/22.4	23A	12.2±0.5	500m/700#
	3×16AWG+2×18AWG	1.5/1.2	3.51/22.4	12A	11.3±0.5	800m/700#
	3×14AWG+2×18AWG	1.9/1.2	8.88/22.4	16A	12.0±0.5	800m/700#
	3×12AWG+2×18AWG	2.4/1.2	5.58/22.4	23A	13.1±0.5	500m/700#
信号线根数可以为0~6根，或者更多，信号线导体规格可以为16AWG,18AWG,20AWG,22AWG。

以上产品规格、尺寸、结构可能因为技术进步而有所改变，同类规格可根据客户使用需求进行设计制造。
